Beth yw Peiriant Arolygu Pelydr X{0}SMT? Canllaw Dethol Dadansoddiad Cynhwysfawr A NeoDen ND56X

Rhagymadrodd

Yn y diwydiant gweithgynhyrchu electroneg sy'n datblygu'n gyflym heddiw, mae cynhyrchion electronig yn symud ymlaen yn barhaus tuag at finiatureiddio ac integreiddio dwysedd uchel. O ffonau smart i electroneg modurol, o ddyfeisiau meddygol i gydrannau awyrofod, mae'r cydrannau ar PCBs yn dod yn fwyfwy cymhleth, ac mae cymalau solder yn tyfu'n fwy cudd. Yn erbyn y cefndir hwn, archwiliad gweledol traddodiadol a hyd yn oedarchwiliad optegol awtomataidd (AOI)ei chael yn anodd bodloni'r holl ofynion monitro ansawdd. Mae'r erthygl hon yn ymchwilio i'r egwyddorion gweithio a phwysigrwydd hanfodolArchwiliad pelydr X{0}}SMTpeiriant, tra'n darparu canllaw dethol proffesiynol sy'n cynnwys yNeoDen ND56X.

Beth yw Peiriant Arolygu Pelydr X UDRh?

Yn syml, mae offer archwilio pelydr X SMT yn defnyddio egwyddorion treiddiad pelydr X i gynnal profion annistrywiol (NDT) ar strwythurau mewnol cydrannau electronig.

Mae ei weithrediad yn seiliedig ar y cyfraddau amsugno gwahanol o belydrau X gan ddeunyddiau amrywiol. Mae cydrannau fel past solder, gwifrau aur, sglodion silicon, amgaeadau plastig, a swbstradau PCB yn arddangos amrywiadau mewn dwysedd a rhif atomig. Wrth i belydrau X fynd trwy'r deunyddiau hyn, mae adrannau dwysach (fel plwm mewn sodr neu binnau metel) yn amsugno mwy o ymbelydredd, gan ymddangos yn dywyllach ar y synhwyrydd delweddu. I'r gwrthwyneb, mae ardaloedd llai trwchus (fel gwagleoedd neu bocedi aer) yn caniatáu i fwy o belydrau basio trwodd, gan ymddangos yn fwy disglair.

Trwy dderbyn y pelydrau a drosglwyddir a'u trosi'n ddelweddau digidol, gall peirianwyr arsylwi'n glir ar amodau sodro mewnol, statws gwifrau, a chywirdeb strwythurol heb niweidio'r cynnyrch ei hun.

Pam fod archwiliad pelydr X yn anhepgor yn y byd modernLlinell gynhyrchu UDRh?

Mewn gweithgynhyrchu UDRh cyfoes, mae technolegau pecynnu wedi datblygu'n sylweddol. Mae cydrannau fel BGAs, CSPs, a QFNs yn cael eu mabwysiadu'n eang. Nodwedd gyffredin o'r cydrannau hyn yw bod eu cymalau solder wedi'u cuddio o dan y pecyn, gan eu gwneud yn gwbl anweledig o'r tu allan.

1. Cyfyngiadau AOI Traddodiadol

Arolygiad Optegol Awtomataidd offeryn bennaf yn dadansoddi delweddau a ddaliwyd gan gamerâu o wyneb PCB. Mae'n rhagori ar ganfod diffygion arwyneb fel camlinio cydrannau, gwrthdroi polaredd, pontio arwyneb, neu brinder sodr. Fodd bynnag, nid yw AOI yn gallu asesu ansawdd y cymalau solder sydd wedi'u cuddio o dan y sglodion.

2. Manteision Unigryw Archwiliad Pelydr X-

X-Mae offer pelydr yn treiddio i'r pecyn i ganfod diffygion mewnol cudd yn uniongyrchol, gan gynnwys yn bennaf:

• Tai Gwag:Swigod aer o fewn cymalau sodr sy'n peryglu afradu thermol a dargludedd trydanol.
• Sodr Oer:Cysylltiadau gwan o ganlyniad i sodro annigonol.
• Cylchedau agored a chylchedau byr:Cysylltiadau mewnol wedi torri neu gysylltiadau anfwriadol.
• peli sodr:Micro{0}}peli sodro gweddilliol a allai achosi risgiau cylched byr yn y dyfodol.

Ar gyfer diwydiannau sy'n gofyn am ddibynadwyedd uchel (ee, electroneg modurol, electroneg feddygol), nid yw arolygu pelydr-X yn opsiwn yn unig-yn aml mae'n safon rheoli ansawdd gorfodol.

NeoDen ND56X: Pedair Elfen Allweddol o System Pelydr X- Ardderchog

1. Cydraniad Uchel

Mae gwerth craidd offer arolygu yn gorwedd yn ei allu i "weld yn glir." Mae delweddau aneglur yn gwneud diffygion yn anghanfyddadwy.

Technoleg Microffocws: Mae'r ND56X yn defnyddio tiwb pelydr-X microfocus wedi'i selio gyda chanolbwynt mor fach â 15μm. Mae hyn yn galluogi cipio manylion cofnodion.

• Delweddu Cydraniad Uchel-:Yn meddu ar synhwyrydd panel fflat deinamig diwydiannol TFT (FPD), sy'n cyflawni datrysiad 5.8Lp/mm gyda matrics 768 × 768 picsel.
• Delweddu Effeithlon:Yn cefnogi cyfradd ffrâm o 40fps, gan alluogi caffael delwedd glir mewn ychydig iawn o amser. Mae hyn yn hanfodol ar gyfer canfod swigod munud o fewn peli sodro BGA, gan leihau'n sylweddol yr amser arolygu fesul uned a hybu effeithlonrwydd llinell gynhyrchu.

2. Meddalwedd Deallus

Mae caledwedd yn diffinio'r nenfwd, tra bod meddalwedd yn pennu effeithlonrwydd. Mae meddalwedd uwchraddol yn lleihau rhwystrau gweithredol yn sylweddol ac yn gwella galluoedd dadansoddi data. Mae'r ND56X yn ymgorffori swyddogaethau deallus lluosog:

• Cyfrifiad Cymhareb Gwag Awtomatig:Mae'r meddalwedd yn nodi ardaloedd gwag yn awtomatig o fewn cymalau solder ac yn cyfrifo cyfrannau gwag, gan ddileu amcangyfrif â llaw ar gyfer data mwy gwrthrychol.
• CNC Array Auto-Arolygiad:Yn cefnogi archwiliad aml-arae pwyntiau. Gall defnyddwyr ddiffinio cyfesurynnau aml-bwynt yn seiliedig ar nodweddion cynnyrch, gan alluogi canfod awtomataidd cyflym sy'n ddelfrydol ar gyfer prosesu swp.
• Adnabod namau yn awtomatig:Mae'r system yn canfod diffygion fel maint, arwynebedd, cylchedau agored a phontio yn awtomatig. Mae'n cefnogi algorithmau delwedd arferol i gyflawni archwiliad diffygion cwbl awtomatig.
• Offer Mesur Cynhwysfawr:Mae{0}}mewn offer yn cynnwys pellter, ongl, radiws, mesuriadau polygon, a mwy. Gellir ychwanegu disgrifiadau testun i gynhyrchu adroddiadau.

3. Ôl-troed Compact a -Gweithrediad sy'n Gyfeillgar i Ddefnyddwyr

Ar gyfer cwmnïau ymchwil a datblygu, labordai, neu ffatrïoedd bach i- ganolig gyda gofod cyfyngedig, mae arwynebedd llawr yn adnodd gwerthfawr.

• Dyluniad Compact:Dim ond tua 0.85 m² y mae'r ND56X yn ei feddiannu (dimensiynau: L850mm × W1000mm × H1700mm), gan hwyluso integreiddio di-dor i'r llinellau cynhyrchu presennol.
• -Gweithrediad Cyfeillgar i Ddefnyddiwr:Mae -llywio a lleoli auto isgoch yn galluogi dewis cyflym o leoliadau delweddu. Mae'r rhyngwyneb meddalwedd sythweledol yn lleihau cromliniau dysgu, gan ganiatáu i weithwyr newydd weithredu'n effeithlon.
• Onglau Arolygu Hyblyg:Mae'r llwyfan llwytho yn cefnogi canfod ongl tilt ± 30 gradd. Ar gyfer-cylchedau byr wedi'u gosod ar yr ochr neu ddiffygion strwythurol na ellir eu hadnabod trwy ddelweddu blaen, mae'r swyddogaeth gogwyddo yn sicrhau na chaiff unrhyw ddiffyg ei ganfod. Gyda manipulator cylchdroi 360 gradd, mae'n cyflawni arolygiad cynhwysfawr, di-ddall.

4. Diogelwch: Egwyddor Anhepgor

Er bod pryderon ymbelydredd yn gyffredin, mae gan offer pelydr-X diwydiannol proffesiynol safonau diogelwch eithriadol o uchel. Diogelwch yw conglfaen athroniaeth ddylunio NeoDen.

• Gollyngiad Ymbelydredd Ultra-Isel:Er bod y safon eithrio amddiffyn rhag ymbelydredd o dan "Safonau Sylfaenol ar gyfer Diogelu Ymbelydredd Ïoneiddio a Diogelwch Ffynhonnell Ymbelydredd" Tsieina (GB18871-2002) yn Llai na neu'n hafal i 1μSv/h, mae'r ND56X wedi'i beiriannu i gadw gollyngiadau yn Llai na neu'n hafal i 0.5μSv/h yn llym.
• Tystysgrif Eithrio Amgylcheddol:Mae'r offer hwn yn dal cofnod ffeilio eithrio ar gyfer dyfeisiau ymbelydredd gan Weinyddiaeth Ecoleg ac Amgylchedd Gweriniaeth Pobl Tsieina. Mae hyn yn golygu, o dan ddefnydd cydymffurfio, bod yr amlygiad blynyddol i ymbelydredd ar gyfer gweithredwyr yn cael ei reoli o dan 0.18 mSv-sy'n cyfateb i ddim ond 1/10fed o ymbelydredd cefndir naturiol a hyd yn oed yn is na'r ymbelydredd o un hediad pellter hir.
• Diogelu Diogelwch Aml-Haen:Yn meddu ar gydrannau rheoli diogelwch Omron a synwyryddion diogelwch triphlyg sydd wedi'u cysylltu'n uniongyrchol â'r ffynhonnell ymbelydredd, yn cydymffurfio'n llawn â safonau CE a manylebau diwydiant lled-ddargludyddion SEMI S2 / S8.

Pam dewis NeoDen?

Yn y diwydiant UDRh, mae dewis partner yn golygu dewis nid yn unig peiriant, ond gwarant gwasanaeth tymor hir. Gyda dros ddegawd o arbenigedd UDRh, mae NeoDen wedi sefydlu presenoldeb byd-eang mewn mwy na 130 o wledydd.

1. Gwarant Cryfder

Wedi'i sefydlu yn 2010, mae NeoDen yn gweithredu ffatri fodern sy'n ymestyn dros 27,000 metr sgwâr gyda gweithlu o fwy na 200 o weithwyr. Mae'r cwmni'n buddsoddi'n drwm mewn ymchwil a datblygu, gan gynnal tair adran ymchwil a datblygu bwrpasol wedi'u staffio gan dros 25 o beirianwyr proffesiynol ac yn dal mwy na 70 o dechnolegau patent. Mae'r gallu cadarn hwn yn sicrhau sefydlogrwydd offer ac arloesedd technolegol.

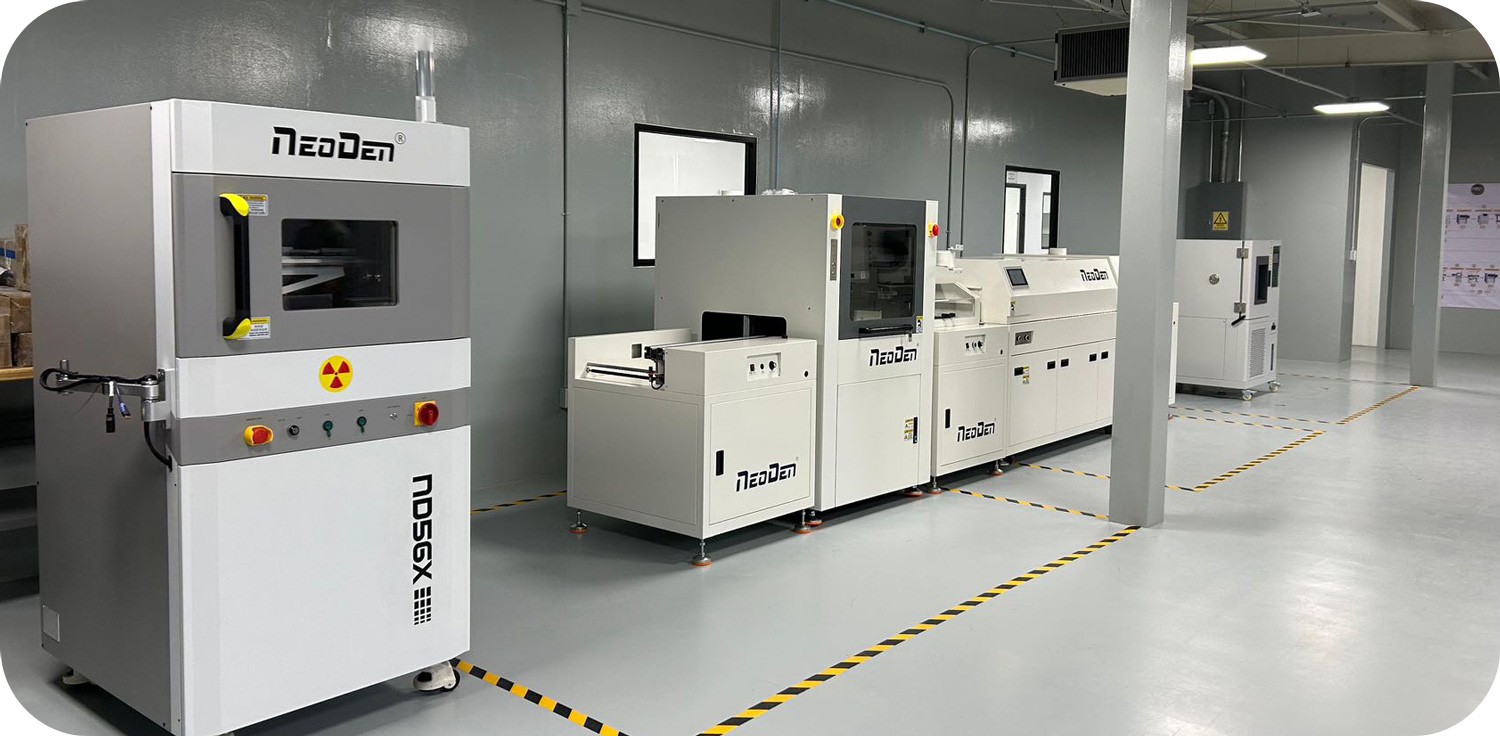

2. Un-Stop SMT Solutions

Mae NeoDen yn cynnig mwy nag offer archwilio pelydr X yn unig. Rydym yn darparu offer llinell cydosod UDRh cyflawn, gan gynnwys cyfresi amrywiol o UDRhpeiriannau lleoli(ee, NeoDen YY1, NeoDen4, NeoDen K1830, NeoDen N10P),poptai reflow (cyfres MEWN), ac offer ymylol cynhwysfawr. Mae'r gallu gwasanaeth un stop hwn yn sicrhau cysondeb rhwng dyfeisiau a chydgysylltu llinell gynhyrchu, gan leihau costau caffael a rheoli i gwsmeriaid.

3. Gwasanaeth Ymateb Cyflym Byd-eang

Mae NeoDen yn cynnal rhwydwaith o dros 40 o asiantau byd-eang sy'n rhychwantu Asia, Ewrop, America, Oceania, ac Affrica. Rydym yn ymrwymo i ymateb i geisiadau cwsmeriaid o fewn 8 awr a darparu atebion proffesiynol o fewn 24 awr. Mae dros 30 o beirianwyr rheoli ansawdd a chymorth technegol wrth law i sicrhau bod eich cynhyrchiad yn rhedeg yn esmwyth.

Casgliad

P'un ai ar gyfer datblygu prototeip, dadansoddi labordy, neubach{0}i-swp-gynhyrchu canolig, gall system archwilio pelydr-X effeithlon, manwl gywir a diogel arbed costau ailweithio costus i chi ac atal risgiau brand rhag i gynhyrchion diffygiol ddod i mewn i'r farchnad.

Gyda'i ddelweddu cydraniad uchel, ei weithrediad meddalwedd deallus, a'i ddyluniad diogelwch cryno, mae'r NeoDen ND56X yn ddewis delfrydol ar gyfer mentrau ymchwil a datblygu a ffatrïoedd bach i-canolig. Nid dyfais arolygu yn unig mohono ond cynorthwyydd galluog o fewn eich system rheoli ansawdd.

Dewiswch NeoDen-dewiswch drachywiredd ac ymddiriedaeth.Gadewch i ni ymuno â dwylo i greu dyfodol o - weithgynhyrchu electroneg o ansawdd uchel.
